Ik was eerst van plan om deze auto om te bouwen naar de F430 Challenge van Ted Skokos, maar voor dat project heb ik een F430 Challenge Foundation gevonden. Dus wordt deze afgewerkt als een gewone F430, in een ander kleurtje en met wat extra details.
Ik heb wat setjes bij tremonia besteld, zodra ze binnen zijn zal ik wat foto's plaatsen.

Intussen heb ik wat aan de body zitten schuren. In plaats van de verf er helemaal af te halen, ga ik proberen om de bestaande rode verf als primer te gebruiken, en er een andere kleur over spuiten.

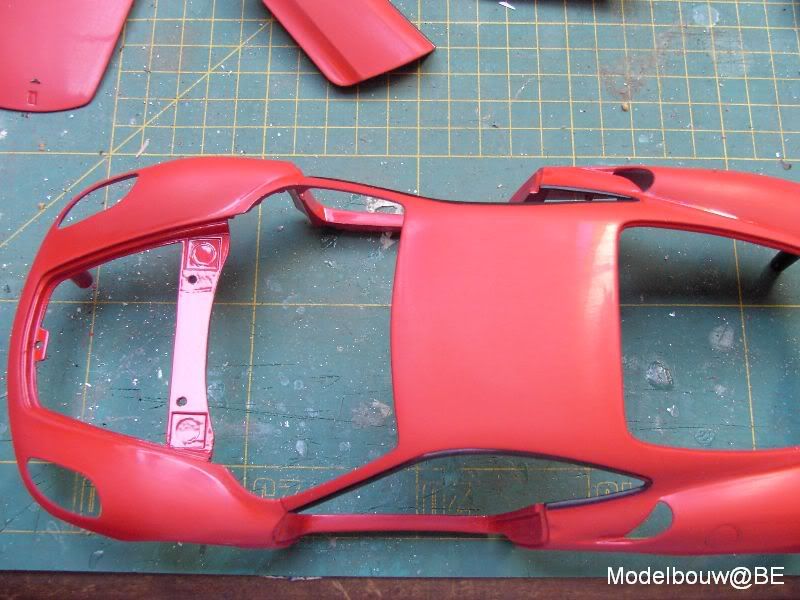

De body is met een 3m schuurmatje (paarse kleur) geschuurd :



De gietnaden op de voor- en achterbumper zijn weg geschuurd :





De pinkerlichten zien er niet zo mooi uit. Dus het "licht" eraf geschuurd, en er een gaatje in geboord. In het gaatje komt een stukje doorzichte plastic sprue :

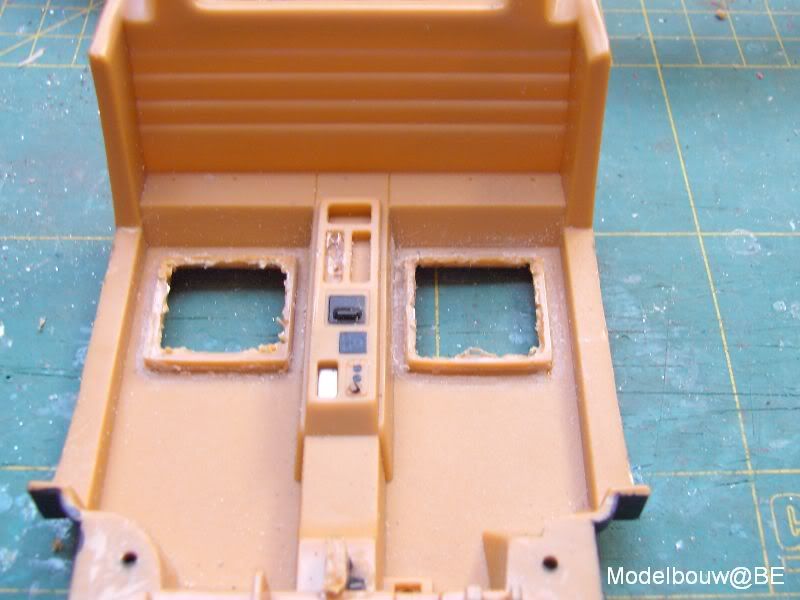

Het was een hele klus om de stoelen eruit te krijgen (ze zijn gelijmd en vast gesmolten op de bodemplaat), uiteindelijk heb ik de Dremel genomen, en wat materiaal verwijderd. Het interieur gaat met beige zelfklevend vilt bekleed worden :



Groeten

Pascal

Last edited:

wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Het is natuurlijk allemaal een stuk kleiner dan schaal 1/8, maar de detaillering valt toch tegen. Dus tijd om het één en ander aan te passen.

Met deze foto als voorbeeld :



Ga ik proberen om de motor aan te passen :







Het is de bedoeling dat heel de "leegte" onder het rode motorgedeelte wordt opgevuld :



Verder heb ik aan de achterzijde het gat opengemaakt, hier komt PE-gaas in. Natuurlijk vond Hotwheels het nodig om hier een metalen buis te zetten, waarmee de body wordt vast geschroefd. De metalen buis + het plastic gedeelte heb ik verwijderd en het gat opgevuld :



De uitlaten moeten ook aangepast worden, want zo lijkt het nergens op :



Groeten

Pascal


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Het is niet makkelijk om iets te scratchen aan de hand van wat foto's. Gelukkig heeft Bburago de Ferrari 360 wél van een complete motor voorzien. Deze heb ik eruit gehaald, hij gaat dienen als voorbeeld om de motor en versnellingsbak voor deze F430 te maken.

De Bburago motor :



Een blokje lego en wat plasticard :



En voila, we zijn weer een stapje verder :



Groeten

Pascal


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Thanks guys ^^

Eigenlijk is dit "zottewerk" :nowink: Er gaat nauwelijks iets van te zien zijn als de motor terug in de auto zit. Ik heb 5 F430's op schaal 1/18, en ik heb zeker geen zin om 5 keer een motor en versnellingsbak te scratchen. Maar misschien is er een andere oplossing ?

Het is misschien een idee om 1 motor + versnellingsbak te bouwen, en er dan een mal van maken zodat ik er een aantal uit hars kan gieten. Is er iemand die ervaring heeft met het maken van siliconen-mallen ?

Groeten

Pascal


mind-9

Nieuw
Apr 13, 2011
948
0
0
Pascal geweldig deze verbouwing goed bezig ook met het blok siliconen mal en resin gieten is een goed idee ik heb wel tips voor je ik giet zelf ook van alles het is even oefenen maar als je het onder de knie hebt raak je er aan verslaafd :) (ik wel dus) blijf deze zeker volgen zagen snijden gieten het is allemaal in mijn straatje en dan ook nog zo'n mooi model.

Gr
Dirk


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Hey Dirk,

Ik ga de motor + versnellingsbak af maken, en dan ga ik proberen om er een blokmal van te maken. Waar haal jij het materiaal om een mal te maken, en resin te gieten ?

Groeten

Pascal


ExSerCo

Nieuw
Dec 6, 2007
3,136
0
0
52
www.facebook.com
Mind9,

misschien is het een idee om eens een demo te gieten over dat resin gieten?
maar dan wel op een volgende ledendqg, want die van nu zaterdag zit behoorlijk vol.


mind-9

Nieuw
Apr 13, 2011
948
0
0
Dominiek lijkt me een leuk plan, ik moet wel even van te voren plannen werk veel in het weekend maar als ik het optijd weet kan ik wellicht iets plannen.

Gr
Dirk
Ps ga binnenkort weer wat gieten zal er proberen een filmpje van te maken.


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Vandaag zijn de setjes van Tremonia aangekomen :



Dus ben ik begonnen met de nodige openingen te maken :



De motor heeft de 2 schuine vlakken gekregen, en het gat voor de as is geboord :



Zoals steeds geen grote vorderingen, maar we gaan een stapje vooruit.


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Hey Dirk,

Dit setje kost € 7, en komt van Tremonia.org. De prijzen van Tremonia vallen heel goed mee, zeker in vergelijking met andere PE fabrikanten.


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Tremonia heeft een groot aanbod in PE op schaal 1/18, het wordt pas duur als ge naar de schaal 1/8 gaat. Jammer genoeg :wub:


wet sellery

Nieuw
Jul 1, 2008
3,695
0
0
Ik heb de motor en versnellingsbak vergeleken met de foto's van een 1/1 F430. Helaas ken ik niks van motoren, dus probeer ik het zo goed mogelijk uit te leggen. Hotwheels heeft tussen de 2 buizen die bovenop de motor liggen 2 rondjes gemaakt met een geribbelde knop (het zilverkleurige rondje op de foto, deze is van de F430 Challenge Elite). Maar het gat in de versnellingsbak waar dit hoort te zitten zit te ver naar achter (op de plaats waar het gele buisje ligt) :

main.php


Dit gele buisje moet dus in het gat komen :

main.php


Ik heb even zitten denken hoe ik dit kon oplossen en uiteindelijk heb ik besloten om de motor-versnellingsbak in te korten :

main.php


main.php


main.php


De geribbelde knop heeft Hotwheels niet netjes uitgevoerd, dus heb ik een nieuwe van een messing hoedmoer gemaakt :

main.php


Ik ga een messing buisje gebruiken om de deksel op de juist hoogte te krijgen :

main.php


En dat geeft dan dit resultaat :

main.php


Tot de volgende.

Groeten

Pascal
