1/16 Rc GTK Boxer 8x8 styreen [wip]

[karel47]

een nieuwe update ...





de andere helft word ook nog gedaan , het is modat ik geen grote plaat meer meehad op de beurs ... ik het in 2 helften besloot te maken , gezien de dikte 4mm no probleem zou opleveren







een ander mankement melde zich aan op de beurs was de twee helften van de achhterzijde aan fijntunen , kijk nazar de foto ... nog goed dat ludwigs polisterolmadchen geen te strerke lijm gebruikt , op de beurs kreeg ik ik van iemand de tip MEK te gebruiken voor de verlijming , last de plastiek werkelijk aan mekaar , gaan we binnenkort doen met mini hoek profieltjes 2x2 mm driehoek alles verstevigen met MEK zodat we een ganse styreen body verkrijgen , word oersterk dan
voor nu moet ik die plaat gedeeltelijk lossnijden en dan weer verlijmen zodat de passing veel beter word met de onderbody



[Erwin]

Goed bezig Karel, zal weer een prachtstuk worden.



[PeiperJ]

Karel , je bezig gezien op de beurs in Affligem , verzorgde bouw , zal terug een pareltje zijn in je verzameling

Veel priemelwerk , maar dit stoort jou niet hé , het resultaat mag er tot op heden al best zijn !

Benieuwd naar de stand van zaken op de ledendag



[karel47]

merci mannen ,
heb ook contact met ludwig opgenomen om te tonen dat zn polisterolmadchen wat meer extra moet uitlijnen alvorens stukken vast te zetten , het grootste euvel is zij gebruiken traagdrogende UHU plasticlijm , durft zich wel is te verzetten tijdens het drogen
Volgend jaar is ze er in dortmund is wat converseren met haar over het bouwen
Waarschijnlijk is de achterklep tegen ledendag werkend ...
Mek schijnt het wonderlijmmiddel te zijn , is een zachtmaker dus last de styreenstukken aan mekaar voor eeuwig en altijd , dus zal er mijn bolleke moeten bijhouden , herbeginnen kan niet meer dan



[karel47]

vond de gearboxes op alieexpress aan 12 euro het stuk , heb er vier nodig voor de 8x8
op alieexpress 4 euro goedkoper dan op ebay en ook gratis verzending ...





metalen upgrade ook voorhanden



deze zouden passen maar of dat nodig is ... niet echt denk ik op 1/10 gearboxes



[karel47]

nog een filmpje vanop you tube van een flw200 werkend iop een andere boxer dan de mijne



[karel47]

grosso modo ziet het GTK Boxer chassis er zo uit



de boxer opzet een chassis en een moduleerbare module die navenant de eisen kan verwisseld worden in een kleine tijdsspanne




eindelijk een multilinkbare gearbox gevonden en die dan nog goeie prijs heeft en waar je de torque in kan aanpassen navenant het gebruik , geen overbodige luxe ... bekijk dit filmpje maar is



[karel47]

or a 2 speed transmission is also possible for the boxer , must look into the specs of the torque , this will be the mazincourse ... enough torque to move the boxer fast or slow in heavy terrain







2 Speed Transfer Case (1.8:1 / 0.7:1)

width 53m, length 46mm, height 32mm.

This needs an extra servo to operate the gear change arm . Can be fitted to many different crawlers with adaptation. 5mm diameter input and output shafts.



[coachke]

knappe zaken wat we hier zien , tegenwoordig kan men prachtige zaken kopen
Marc



[karel47]

vond een tweede donorauto Truck HQ710 4WD Maßstab 1/18

Technische Daten:

Modell: RC Monstertruck " Truck HQ710" 4WD Maßstab: 1:18

Motorart: 380er Elektromotor Luftgekühlt High-Speed

Stromversorgung: 7,2V 1100mAh Ni-Cd Akku max.

Geschwindigkeit: ca.30 km/h

Fahrzeit: bis 20 Min.

Karosserie: aus Lexan

Abmessung (L x B x H): 250mm x 190mm x 110mm



[karel47]

Specifications
Type: 1/10th Brushed, Waterproof
Cont./Peak Current: 60A/360A
Input: 2-3S LiPo/6-9 Cells NiMH
BEC Output: Switch Mode:6V/3A

Wires & Connectors
Input Wires: Red-16AWG / Black-16AWG
Output Wires: Blue-16AWG / Yellow-16AWG
Input Connectors: Tamiya-style Connector
Output Connecotors: 4.0 Bullet Connectors (Female)

Size & Weight
Dimensions: 36.5x32.0x18.0mm
Weight: 39g

ESC Motor Wind Limits (540/550 Size Motors)
2S LiPo: 12-Turn and up
3S LiPo: 18-Turn and up

Included Motor
Type: Brushed
Size: 54

dit word de aandrijfmotor met regelaar

http://www.integy.com/st_prod.html?p_prodid=28380&p_catid=25&ratesortby=New#.WfIKKmi0NhE



[karel47]

waarschijnlijk worden het de ebaygearboxes met een kleine modificatie schijnt het ook te werken , dus deze



je ziet dat afdekplaatje daar komt nog een extra conisch tandwiel met gripas




zoals in de conversie van gerhard te zien is op de link die ik poste



[karel47]

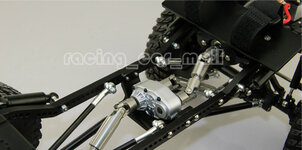

nog eentje gevonden maar niet echt wat ik zocht , kan eventueel als tussen differentieel gebruikt worden









http://www.benl.ebay.be/itm/73mm-CNC-Transfer-Case-w-Mount-Holder-for-SCX10-D90-RC4WD-1-10-RC-Rock-Crawlers-/222353221550?hash=item33c548e7ae



[Silenoz]

heb je er daar dan 3 voor nodig? van die tussengearboxen?



[karel47]

in totaal 4 voor elke wielset en this 8x8 maar de andere twee middenste gearboxen moeten achteraan ook meeneemas hebben om het systeem te verbinden tot een 8x8 ophanging



[karel47]

die metal 2 speed gearboxes kunnen niet echt hierin gebruikt worden , is een groot voertuig maar ook niet te groot , de suspensie slokt de onderzijde zogoed als volledig op ...



is niet mijn foto , zit zover nog niet , een en ander is in bestelling



[karel47]

happy Halloween



[karel47]

nu aan achterklep bezig , de openingsteunen zijn een beetje gokken maar heb er mooie vergelijkingsfotos van , worden in 3 delen gemaakt 2mm middenstuk en 2x 1mm zijstukken met detail erop

uit gehards build voorlopig als voorbeeld



[karel47]

de achterklep kiepsysteem staat er op, hier geen 3d print stuff maar uitgecut met hobbymes












uiteindelijk resultaat , de benen zijn nog beetje te lang maar die kan ik altijd inkorten , bijsnijden werkt niet goed
werd gelijmd met MEK ...



[karel47]

een andere update , ook het chassis wat gecorrigeerd , de plaat was niet mooi ertegen gedrukt
en de airvents open gekrast met modelbouwmesje





koperen 2mm staafje gebruikt voor de handrail






de airvents uitgekrast met modeleermesje , poepsimpel en mooier











de chassisplaat stond wat teveel open , de lijm ervanonder gekrast en weer samengelijmd met MEK , probeer het nu maar vaneen te krijgen ...



afgewerkt en netjes tesamen en meteen toegeplamuurd , heb er wel de ganse voorkant moeten voor lossnijden maar is nu toch beter dan tevoren , de volgende boxer lijml ikzelf ineen ze ...
